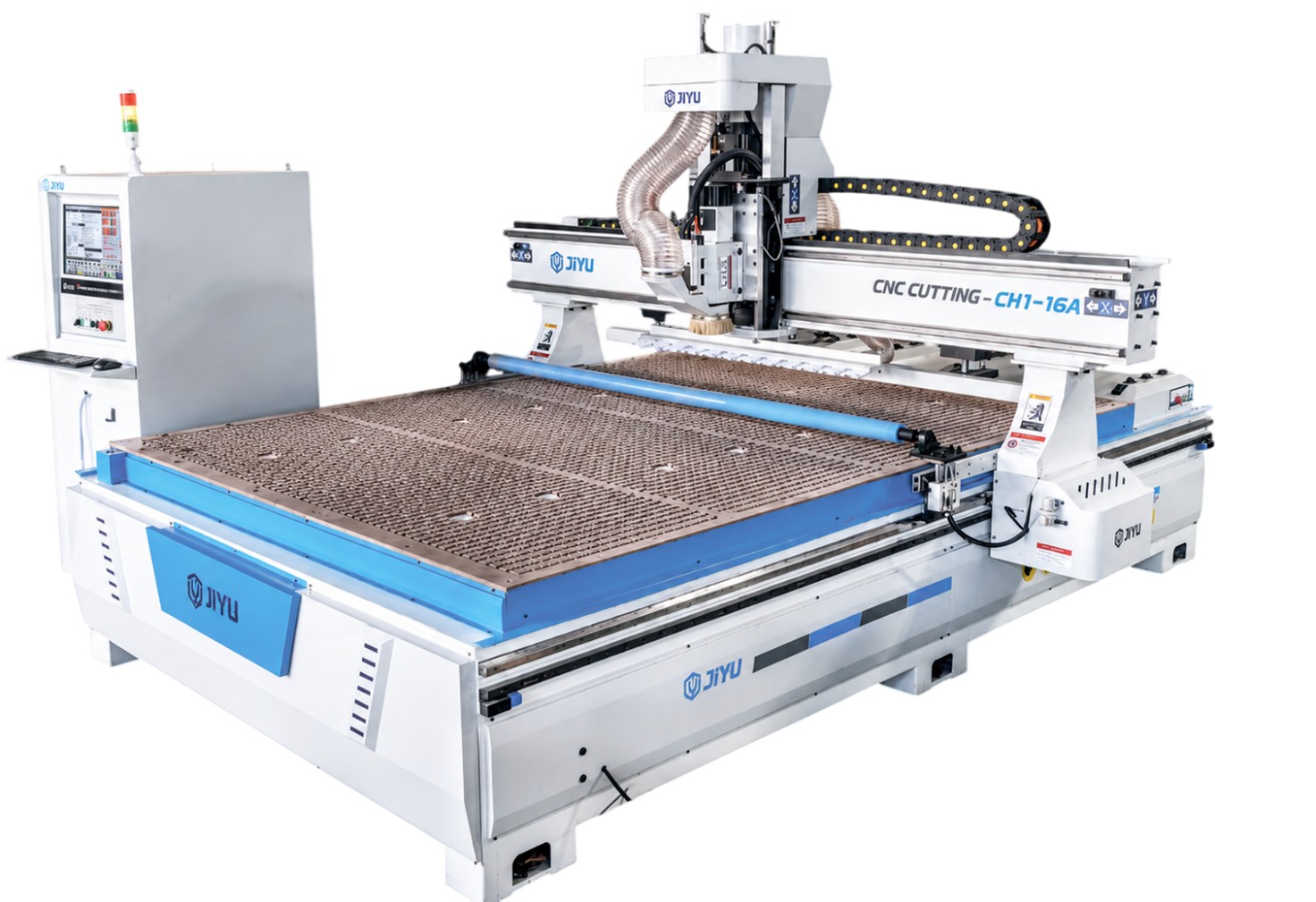

Фрезерный станок с ЧПУ JIYU CH1‑16A
По запросу
-
Описание
-
Технические характеристики

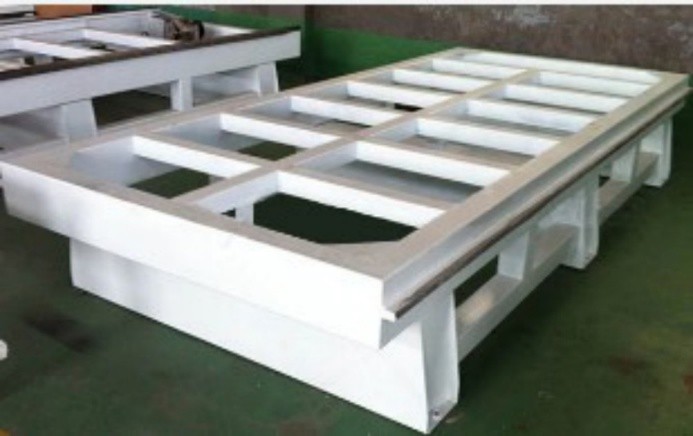

СТАНИНА
Станина станка выполнена из толстостенного метала с большим количеством продольных и поперечных ребер жесткости, что обеспечивают стабильную работу и превосходную виброустойчивость станка. Механическая обработка монтажных плоскостей производится на портальном обрабатывающем центре производства Тайвань. Допуск на прямолинейность монтажной поверхности направляющей рейки/стойки после механической обработки составляет ≤0,02 мм (по всей длине). Корпус станины и портал дважды обрабатывается на обрабатывающем центре: (1) Операция фрезерования + сверление (2) снятие технологической фаски + нарезание резьбы + тонкое фрезерование, что обеспечивает идеальную сборку и безупречную точность в работе станка.
ШПИНДЕЛЬ
Станок оснащен шпинделем промышленной серии мощностью 9 кВт с оборотами 24000 об/мин. Способ смены инструмента: автоматический. Длительный срок службы, стойкость к нагрузкам, стабильная работа.

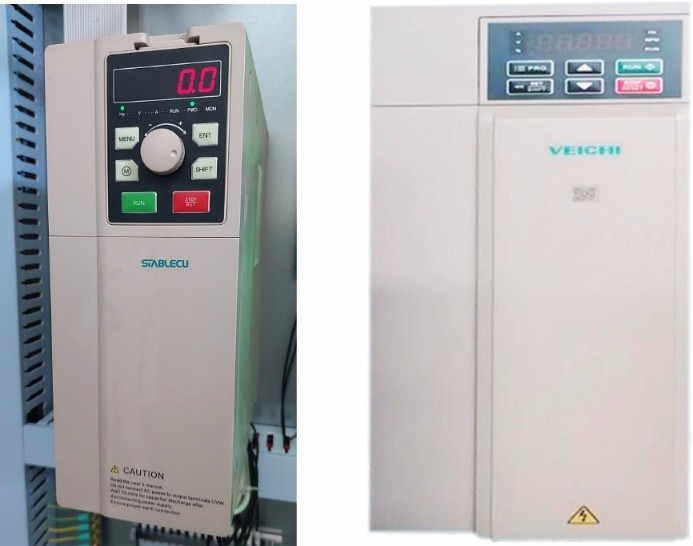

ИНВЕРТОР
Станок укомплектован преобразователем частоты мощностью 11 кВт.

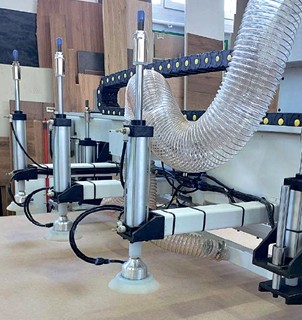

ПНЕВМАТИЧЕСКИЕ ПРИСОСКИ
Три пневматические присоски для возможности загрузки листа в автоматическом режиме.
ЗАДНИЙ И БОКОВОЙ ВЫРАВНИВАТЕЛИ
Задний и боковой выравниватели для позиционирования листа в случае работы с задним загрузочным столом.

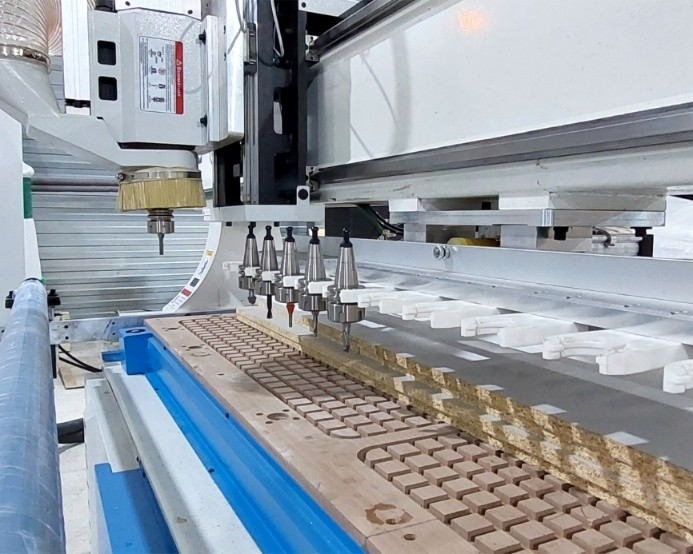

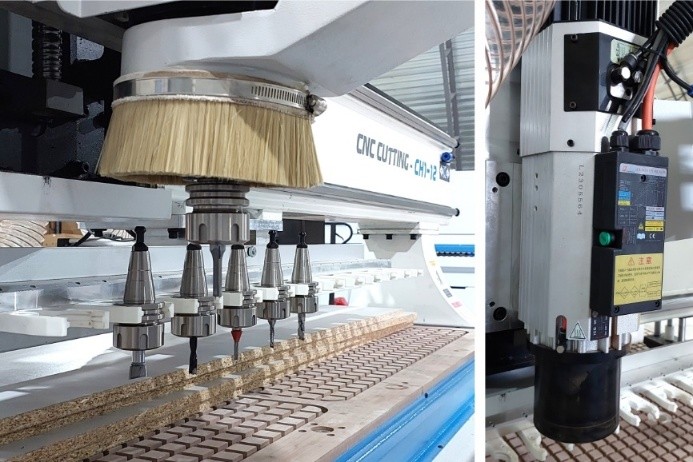

АВТОМАТИЧЕСКАЯ СМЕНА ИНСТРУМЕНТА НА ПОРТАЛЕ
Магазин автоматической смены инструмента на 16 позиций расположен непосредственно на портале, что позволяет станку быстро менять инструмент, непосредственно в точке обработки. Такая система уменьшает время замены инструмента в 2-3 раза, соответственно время технологического процесса обработки деталей уменьшается.

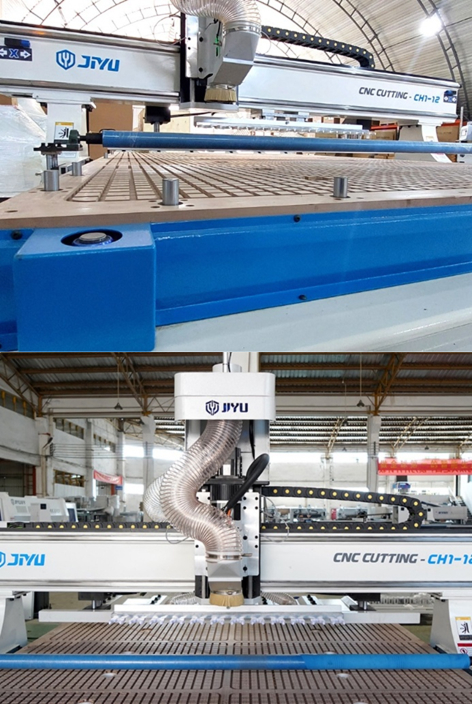

ВЕРХНИЙ ПРИЖИМНОЙ ВАЛ
Станок оснащен программно-управляемым верхним прижимным валом, который удерживает деталь в процессе обработки, что в разы увеличивает фиксацию детали на столе и исключает ее смещение при фрезеровании.

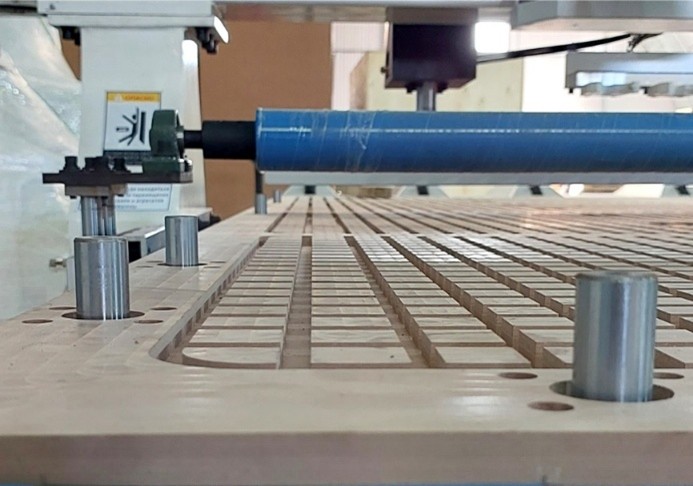

РОЛИКИ ПОДАЧИ МАТЕРИАЛА И СИСТЕМА АВТОМАТИЧЕСКОЙ РАЗГРУЗКИ СТОЛА

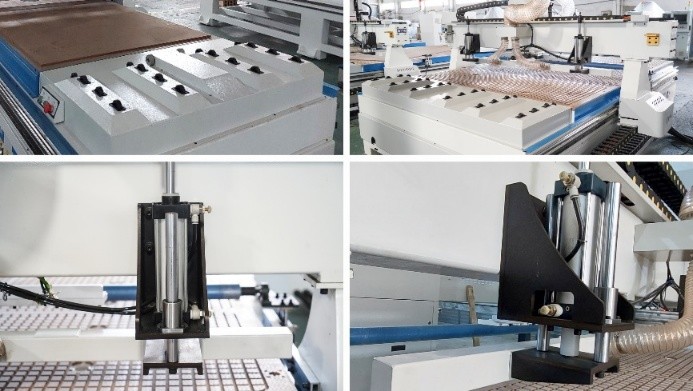

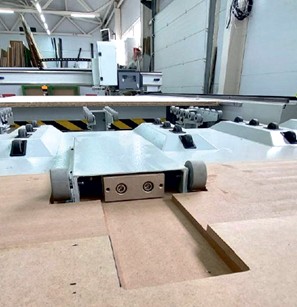

Для удобства загрузки обрабатываемых листов материала на стол предусмотрены специальные ролики. Кроме того, станок в базовом исполнении оснащен системой разгрузки, которая сталкивает обработанные детали и очищает стол от стружки. Всё это в целом ускоряет процесс производства.
ПНЕВМОУПОРЫ
Станок оснащен пневматическими упорами для точного и быстрого позиционирования детали.
СИСТЕМА ЗАГРУЗКИ МАТЕРИАЛА (ОПЦИЯ)
Опционально станок может быть оснащен автоматической системой загрузки материала, представляющей собой вакуумные загрузчики, работающие от пневматики и загрузочный стол. Опция может быть заказана в двух комплектациях, стол + загрузчики, либо отдельно загрузчики интегрированные на портале станка.
СЕРВОДВИГАТЕЛИ И ПРИВОДЫ
В приводах каждой оси используются высококачественные серводвигатели производителя ZD, мощностью 1,5 кВт, обеспечивающие точное перемещение каждой оси на высоких скоростях и стабильность траектории перемещения.
ШЕСТЕРНИ И РЕЙКИ

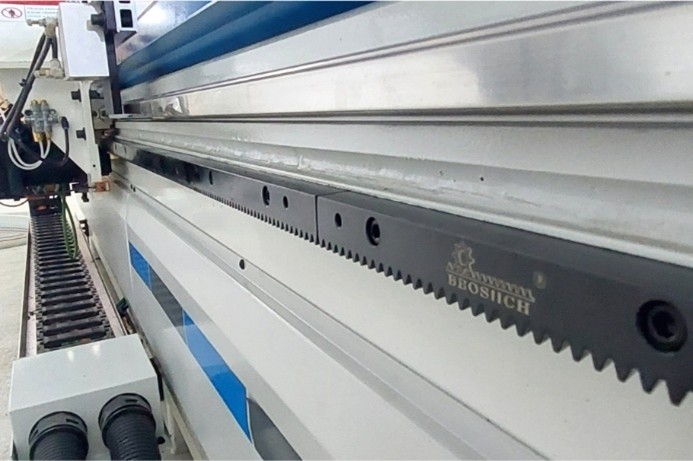

Ось X / Y перемещаются на линейных направляющих с помощью передачи косозубая рейка-шестерня, которые обладают большой несущей способностью и высокой точностью, а также более долговечны, чем традиционные цилиндрические шестерни.
РАБОЧИЙ СТОЛ
Рабочий стол с вакуумной подготовкой разделен на 8 зон.
ВАКУУМНЫЕ ЗОНЫ

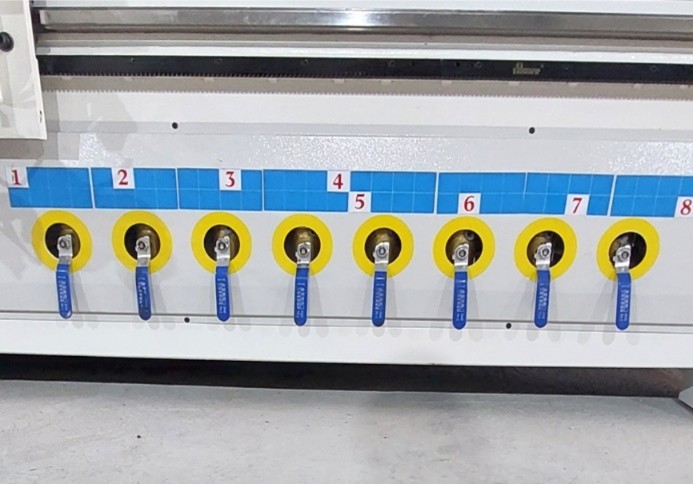

Любая из вакуумных зон может быть деактивирована с помощью перекрытия соответствующего крана.
СИСТЕМА СМАЗКИ

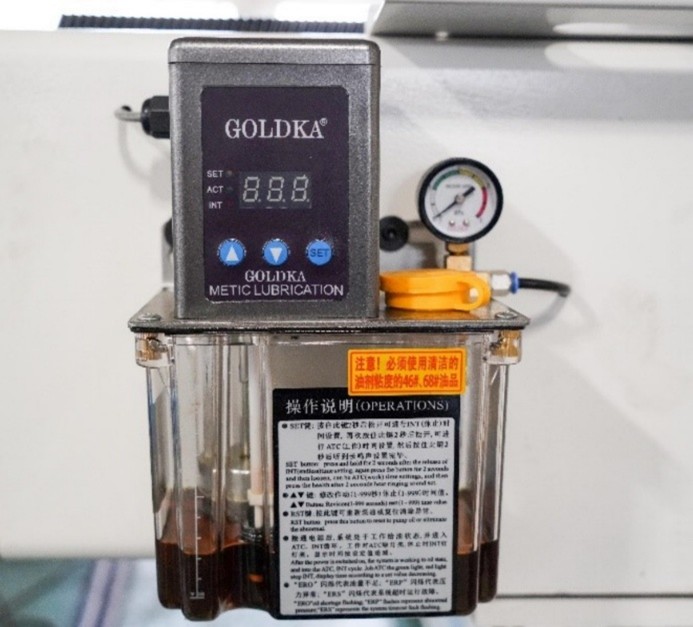

Система автоматической смазки запрограммирована на подачу масла к узлам в установленное регламентом время, исключая человеческий фактор в процессе техобслуживания.
-
Артикул
CH1-16A -
Суммарная мощность, кВт
18 -
Скорость вращения шпинделя, об/мин
24000 -
Серводвигатель, кВт
1,5 -
Точность, мм
0,15 -
X/Y/Z движение по осям
2100×3050×200 мм -
Точность повторного позиционирования, мм
0,05 -
Тип передачи по осям
X, Y косозубые рейки, Z - ШВП -
Скорость холостого хода max, мм/мин
60000 -
Run command
G code -
Инвертор
11кВт VEICHI Inverter -
Тип электродвигателей перемещения
СЕРВОМОТОРЫ -
Электрические компоненты
Schneider -
Мотор редуктор
ZHONGDA geared motor -
Мощность шпинделя, кВт
9 -
Система управления
LNC Control System -
Рабочее поле
2100×3050×200 мм
